Транспортабельная котельная Vitomodul

производства фирмы VIESSMANN

В последнее время все четче прослеживается тенденция строительства современных модульных, полностью автоматизированных котельных, рассчитанных на отопление небольших объектов. Такие котельные востребованы и на предприятиях, особенно тех, где после акционирования произошло деление и котельной в их ведомстве не оказалось. Небольшие котельные пользуются спросом в коттеджных поселках, частных гостиницах, фермерских хозяйствах и небольших социальных объектах (больницы, школы, детские сады).

Фирма Viessmann разработала концептуально новый продукт, при разработке которого основной задачей было – минимизировать для партнеров затраты на обустройство котельной, а также сделать для конечного заказчика продукт ближе по цене, сохраняя при этом характерное для Viessmann высокое немецкое качество.
Транспортабельная котельная типа Vitomodul позволяет решить проблемы теплоснабжения и ГВС мощностью от 300 до 1240 кВт. Основным преимуществом ее можно назвать базовую комплектацию погодозависимой автоматикой, способствующей значительному уменьшению потребления топливных ресурсов.

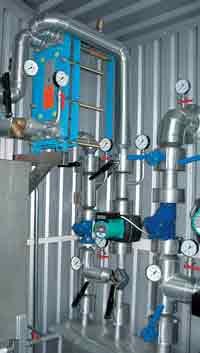

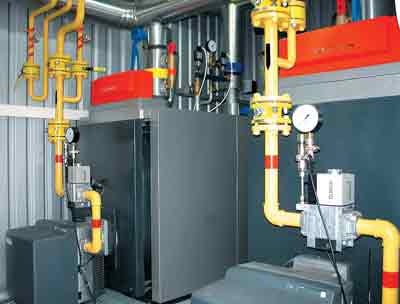

Vitomodul комплектуется пластинчатым теплообменником ГВС и долговечными стальными жаротрубными котлами типа Vitoplex PV1. Преимуществами также являются комплектность конструкции, овальная форма обечаек корпуса котла и малая монтажная высота, которые позволяют легко доставлять его в помещение котельной через стандартные дверные проемы. Большое водонаполнение котлового блока способствует более длительным промежуткам времени работы горелки, что в свою очередь: · уменьшает потери тепла при предварительной вентиляции газоходов котла перед стартом горелки; · уменьшает эмиссию вредных веществ; · увеличивает срок службы горелки и среднегодовой КПД котельной.

Для снижения потерь в окружающую среду котел имеет высокоэффективную теплоизоляцию боковых поверхностей из минеральной ваты и фронтальной поверхности из специального, запатентованного фирмой Viessmann, материала – кадур. За счет широких проходов между жаровыми трубами и большого водонаполнения обеспечивается эффективный процесс теплопередачи от продуктов сгорания к котловой воде при естественной циркуляции под действием сил тяжести. Поэтому принудительная циркуляция посредством насоса котлового контура для котлов типа PV1 не требуется, что упрощает гидравлическую стыковку котла с системой, уменьшает капитальные и эксплуатационные затраты.

Таблица типоряда Vitomodul

Модель	Тепловая мощность		Тип топлива	Котлы (количество, тип)	Рабочее давление		Габариты, мм (ДхШхВ)
	Отопление* (затрата)	ГВС **			Вода	Газ***
Vitomodul 300	300 кВт	150 кВт (2,58м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	5600х2700х2800
Vitomodul 400	400 кВт	200 кВт (3,44м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	5850х2700х2800
Vitomodul 500	500 кВт	250 кВт (4,30м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	5850х2700х2800
Vitomodul 600	620 кВт	300 кВт (5,16м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	6000х2860х3000
Vitomodul 800	800 кВт	400 кВт (6,88м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	6000х3000х3100
Vitomodul 1000	1000 кВт	500 кВт (8,60м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	6000х3000х3450
Vitomodul 1200	1240 кВт	620 кВт (10,66м3/ч)	газ/диз. топливо	2хVitoplex 100 PV1	5 бар	0,3-4,0 бар (50-300 мбар)	6500х3130х3450

Основные особенности и преимущества транспортабельной котельной Vitomodul:

· диапазон номинальных мощностей: 300-1240 кВт;

· широкий модельный ряд: 7 типоразмеров по мощности;

· продуманная компактная конструкция;

· быстрый монтаж и несложное подключения к системе отопления и ГВС;

· отсутствие капитальных затрат на строительство котельной;

· независимость от централизованных источников теплоснабжения;

· применение эффективных и долговечных стальных жаротрубных котлов типа Vitoplex;

· экологическая чистота, соответствующая европейским стандартам;

· погодозависимый регулятор для управления каскадом котлов;

· возможность дистанционного управления;

· полная автоматизация работы котельной, не требующая постоянного присутствия обслуживающего персонала;

· утепленная конструкция стен, пола и крыши;

· наличие узлов учета топлива и воды (тепла по желанию заказчика);

· оснащение всеми требуемыми устройствами безопасности;

· учет индивидуальных пожеланий заказчика по комплектации.

Установленные в трубах второго хода турбулизаторы служат для интенсификации теплопередачи от продуктов сгорания к котловой воде и повышают эффективность использования газообразного или жидкого топлива. Критичной для работы любого стального и чугунного котла является низкая температура обратной магистрали, т.к. это может приводить к конденсации водяных паров из дымовых газов, а значит, вызывать коррозию поверхностей нагрева и существенно снижать срок службы котла. Хорошо продуманная конструкция котла Vitoplex 100 PV1 и согласованная с ней система защиты котла от низкотемпературной коррозии на основе регуляторов котлового контура Vitotronic обеспечивают его оптимальную защиту. Существенное уменьшение потребления расхода топлива происходит за счет электронных регуляторов Vitotronic, которые могут работать погодозависимо с плавно изменяющейся температурой теплоносителя. Несмотря на свою многофункциональность и возможности адаптации под любую систему, регуляторы достаточно просты в настройке и эксплуатации.

В настоящее время очень интенсивно развиваются коммуникационные и интернет-технологии. Уже не первый год компания Viessmann работает в данном направлении и создала серверную технологию дистанционного контроля над котельной установкой через телефонные сети и интернет-каналы. Оснастив котлы дополнительно модулем Vitocom, потребитель может получить полный доступ к котельной установке из любой точки земного шара, где есть выход в интернат, с возможностью анализа и корректировки всех параметров котельной. Применение подобных систем позволяет визуализировать процессы котельной, обеспечить бесперебойность и стабильность теплоснабжения, мгновенно реагировать на возникновение каких-либо внештатных ситуаций. Информация о работе и неисправностях оборудования может передаваться по электронной почте, по мобильной связи как SMS-сообщение или по факсу.
